二、排烟系统设计
（一）防烟系统设计
新标准第4.2.4款规定，公共建筑、工业建筑防烟分区的最大允许面积及其长边最大允许长度应根据建筑空间净高选取。笔者认为防烟分区设置的目的是将烟气控制在着火区域所在的空间范围内，并限制烟气从储烟仓内向其他区域蔓延。烟气层高度需控制在储烟仓下沿以上一定高度内，以保证人员安全疏散及消防救援。
防烟分区过大时（包括长边过长），烟气水平射流的扩散中，会卷走大量冷空气而沉降，不利于烟气的及时排出；而防烟分区的面积过小，又会使储烟能力减弱，使烟气过早沉降或蔓延到相邻防烟分区。综合考虑火源功率、顶棚高度、储烟仓形状、温度条件等主要因素对火灾烟气蔓延的影响，并结合建筑物类型、建筑面积和高度，新标准对于防烟分区的划分做出了新的规定。对比旧建规（GB50016-2006）第9.4.2款规定，新规定更科学，更合理。
（二）自然排烟窗的设置

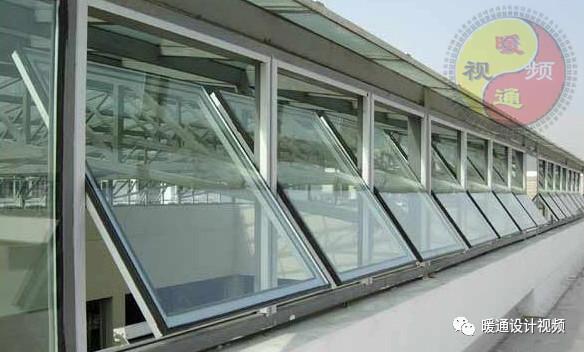

新标准第4.3.3款规定自然排烟窗（口）应设置在排烟区域的顶部或外墙，当设置在外墙上时，自然排烟窗（口）应在储烟仓以内，但走道、室内空间净高不大于3m的区域的自然排烟窗（口）可设置在室内净高度的https://imgs.wenkuwang.org/upload/1/2以上。笔者认为火灾时烟气上升至建筑物顶部，并积聚在挡烟垂壁、梁等形成的储烟仓内。
因此，为了及时的排除室内的烟气，确保自然排烟效果，用于排烟的可开启外窗或百叶窗就要开在排烟区域的顶部或外墙的储烟仓的高度内，对于层高较低的区域，考虑到排烟窗全部要求安装在储烟仓内会有困难，所以新标准进行了适当放宽，允许安装在室内净高1/2以上，以保证有一定的清晰高度。
（三）机械排烟设施
新标准第4.4.12.5款规定，每个排烟口的排烟量不应大于最大允许排烟量，最大允许排烟量应按第4.6.14条的规定计算确定。笔者认为如果从一个排烟口排出太多的烟气，则会在烟层底部撕开一个“洞”，使新鲜的冷空气卷吸进去，随烟气被排出，从而降低了实际排烟量，所以新标准规定了每个排烟口的最高临界排烟量。由于4.6.14计算公式比较复杂，故新标准编制了附录B供设计人员进行校核最大允许排烟量。
对于附录B表中的烟层厚度有些人以为是设计的储烟仓厚度，还有些人则以为是排烟口之下的烟气厚度，对于此点笔者比较赞同是排烟口之下的烟气厚度，因为附录B是根据4.6.14计算公式编制而成的，在公式里没有储烟仓的计算参数，而有排烟口之下的烟气厚度db，而且附录B表下面的注释第一点明确写道此表仅适用于排烟口设置在建筑空间顶部，也就是说是根据排烟口的设置位置确定了表中的最大允许排烟量，与储烟仓的整个厚度无关，所以笔者认为是排烟口之下的烟气厚度。
三、结语
新标准是深入调研了建筑防烟排烟系统设计和工程应用情况，认真总结了火灾事故教训和建筑防烟排烟系统工程应用实践经验，参考了国内外相关标准规范，吸收了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见最后经审查制作而成的，因此作为我们设计人员应当严格遵守，把好消防工程质量的第一关。我们应当加强对防排烟系统设计的重视，切实在民用建筑工程中实现科学有效全面的设计，精细到每个关键位置进行防排烟设计。希望本文对新标准中若干条文的思考和见解能对优化民用建筑工程的防排烟设计，起到实际运用效果。
