航天 Star系列固体火箭发动机大全下(3)

*喉部直径：83.56mm
*扩张比：53
————————Star-37B
(TE-M-364-2)

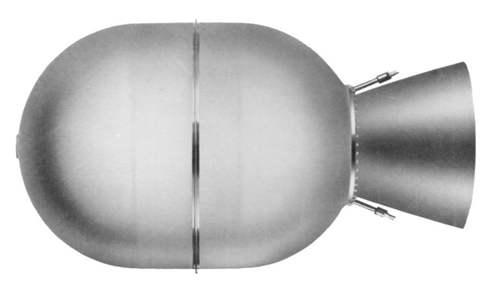

Star-37B

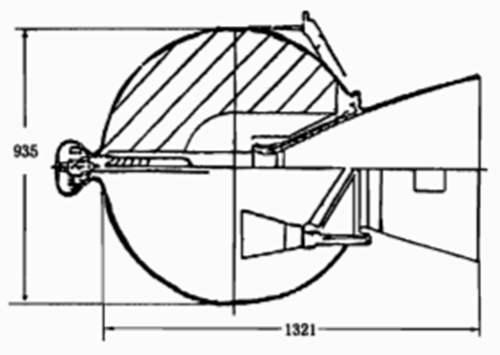

Star-37B固体火箭发动机是美国“勘察者”(Surveyer) 计划探测器返回式发动机，也是美国“Thor-Burner 2”运载火箭的上面级发动机。于1965年6月开始研制，1966年9月首飞。发动机推力不同轴度0.21mrad，推力偏心0.2mm。发动机壳体为球形，材料D6AC钢，内绝热层为石棉充填的丁腈橡胶。推进剂装药量653.2kg，总固体含量86%，药型为8角星型。喷管潜入率40%，喉衬材料G-90石墨。
基本数据：
湿重：718.4kg
干重：64.7kg
推力：44.41kN
比冲：291s
燃料：CTPB
燃烧时间：41.6s
直径：934.7mm
*高：1321mm
*最大推力：46.71kN
*最大室压：4.48MPa
*喉部直径：83.56mm
*扩张比：53
————————Star-37C
(TE-M-364-18)
基本数据：
湿重：1047.5kg
干重：82.8kg
推力：45kN
比冲：285.5s
燃料：CTPB
燃烧时间：？
直径：934.7mm
————————Star-37D
(TE-M-364-3)
Delta火箭的可选第三级。
基本数据：
湿重：718.4kg
干重：64.7kg
推力：45kN
比冲：266s
燃料：CTPB
燃烧时间：？
直径：934.7mm
————————Star-37E
(TE-M-364-4)
旅行者https://imgs.wenkuwang.org/upload/1/2号的固体推进系统用的就是该发动机。也是Delta火箭的可选第三级。
基本数据：
湿重：1122.7kg
干重：83.1kg
推力：68kN
比冲：283.6s
燃料：CTPB
燃烧时间：42s
直径：934.7mm
————————Star-37F
(TE-M-364-19)

Star-37F
Star-37F固体火箭发动机是“国际通信卫星5号”(Intelsat 5) 和美国Fltsatcom卫星的远地点发动机。发动机壳体材料为钛合金，内绝热层材料为硅充填的三元乙丙(EPDM) 橡胶。装药量866.1kg，推进剂代号为TP-H-3340，总固体含量为89%，高 氯 酸 铵(AP)含量为71%，铝粉(Al)18%，燃速7.16mm/s(15.5℃,6.9MPa)，压力指数0.30，密度1.802g/cm³。喷管喉衬材料为三维碳/碳，出口锥材料为碳/酚醛。
基本数据：
湿重：934.1kg/0.9341t
干重：67.3kg/0.0673t
推力：59.8kN
比冲：286s
燃料：CTPB
燃烧时间：40s
直径：934.7mm
*高：1518mm
*扩张比：40.9
————————Star-37FM
(TE-M-783)(63-KS-10625)
