航天 Star系列固体火箭发动机大全下(5)
2023-04-08 来源:文库网
Star-37FMV
基本上就是增加了推力矢量系统，加长加宽了喷管的Star-37FM。同时也是Minotaur-V运载火箭的第五级（可选）。
基本数据：
湿重：1170kg
干重：106.2kg
推力：48.8415kN
比冲：293.7s
燃料：HTPB
燃烧时间：62.7s
直径：934.72mm
*高：1917.7mm
*最大推力：55.603kN
*平均室压：3.723MPa
*最大室压：4.4265MPa
*喉部直径：89.408mm
*喷管最大直径：748.284mm
*扩张比：70.0

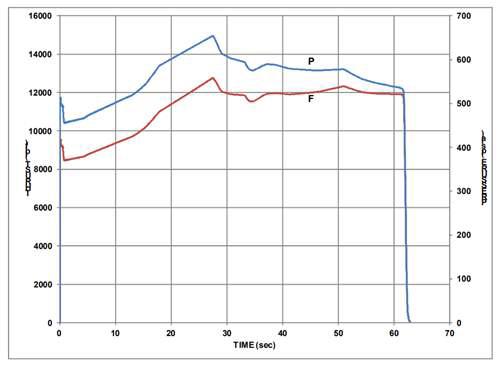

Star-37FMV推力/室压-时间曲线————————Star-37G
(TE-M-364-11)
基本数据：
湿重：1152.4kg
干重：86.4kg
推力：？
比冲：289.9s
燃料：HTPB
燃烧时间：？
直径：934.7mm
**总冲量：304620kgf·s
————————Star-37GV
(TE-M-1007-1)

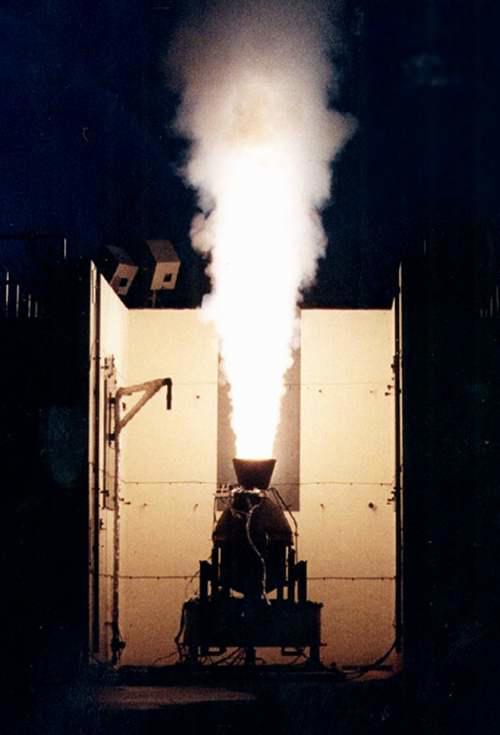

Star-37GV正在试车
Star-37GV复合壳体火箭发动机的设计目的是要提升比冲和减少干重，以实现高质量分数。它包含一个机电柔性密封的推力矢量控制系统，该系统使用机电执行器可以提供±4度的矢量能力。1998年12月成功进行静态试车。
基本数据：
湿重：1084.54kg
干重：110.223kg
推力：48.8415kN
比冲：293.5s
燃料：HTPB
燃烧时间：49s
直径：894.08mm
*高：1681.48mm
*最大推力：55.603kN
*平均室压：7.2395MPa
*最大室压：9.308MPa
*喉部直径：63.5mm
*喷管最大直径：594.36mm
*扩张比：88.2
基本上就是增加了推力矢量系统，加长加宽了喷管的Star-37FM。同时也是Minotaur-V运载火箭的第五级（可选）。
基本数据：
湿重：1170kg
干重：106.2kg
推力：48.8415kN
比冲：293.7s
燃料：HTPB
燃烧时间：62.7s
直径：934.72mm
*高：1917.7mm
*最大推力：55.603kN
*平均室压：3.723MPa
*最大室压：4.4265MPa
*喉部直径：89.408mm
*喷管最大直径：748.284mm
*扩张比：70.0
Star-37FMV推力/室压-时间曲线————————Star-37G
(TE-M-364-11)
基本数据：
湿重：1152.4kg
干重：86.4kg
推力：？
比冲：289.9s
燃料：HTPB
燃烧时间：？
直径：934.7mm
**总冲量：304620kgf·s
————————Star-37GV
(TE-M-1007-1)
Star-37GV正在试车
Star-37GV复合壳体火箭发动机的设计目的是要提升比冲和减少干重，以实现高质量分数。它包含一个机电柔性密封的推力矢量控制系统，该系统使用机电执行器可以提供±4度的矢量能力。1998年12月成功进行静态试车。
基本数据：
湿重：1084.54kg
干重：110.223kg
推力：48.8415kN
比冲：293.5s
燃料：HTPB
燃烧时间：49s
直径：894.08mm
*高：1681.48mm
*最大推力：55.603kN
*平均室压：7.2395MPa
*最大室压：9.308MPa
*喉部直径：63.5mm
*喷管最大直径：594.36mm
*扩张比：88.2
