V3f25 调试指南
一： 概要
调试指南仅用于 v3f25 驱动模块 713990REV2.0 该驱动模块在出厂前已经过测试，并预设基本调节
1.1 安全与健康
1.2 工具 数字万用表/测试法码
1.3 参考资料 am-1.1.30-b tc04807wl-en.tc04807w2-en so-11.65.09-6 as-11.65.01-a as-11.65.08-a
1.4 操作界面: Lce 软件必须是 3.3 相当于 chinaMAX1.4 或以上版本，V3f25 参数在 Lce 菜单 6 中，其操作方法与其它菜单相似，更改 Lce 菜单 6 中参数必须在 Rdf 模式下进行，读取或更改完菜单 6 的参数后记录退出菜单 6。更改后就参数就起作用，但断电后丢失。用菜单 6-99 永久保存参数。

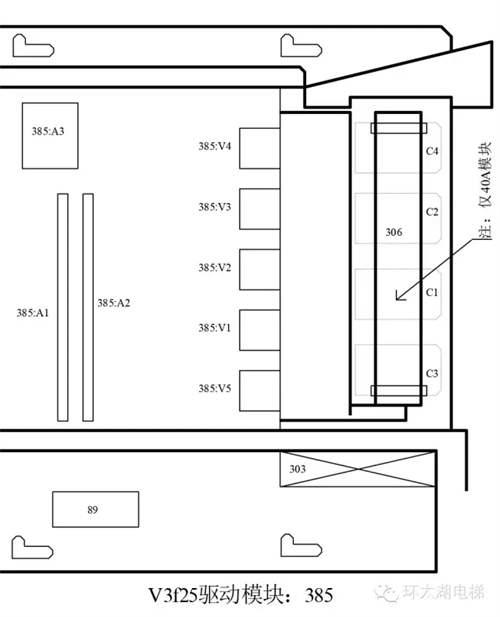

1.5 V3f25 组成
V3F25 包括：
-Hcb：运动控制板 385:A1 High speed motion controlboard
-逆变板 385A2: Lnverter board
-CMB：电流测量板 385:A3 Current measure board
-风扃 303
-变压器 89
-中间直流电路电容器 385:c1,c2, c3,c4
-大功率晶体管 385:v1-v3
-制动三极管 385:v4 Braking Transistor
-二极管整流桥 385:v5 Diode Bridge
-制动电阻 306 只用于 40A 的 v3f25 中

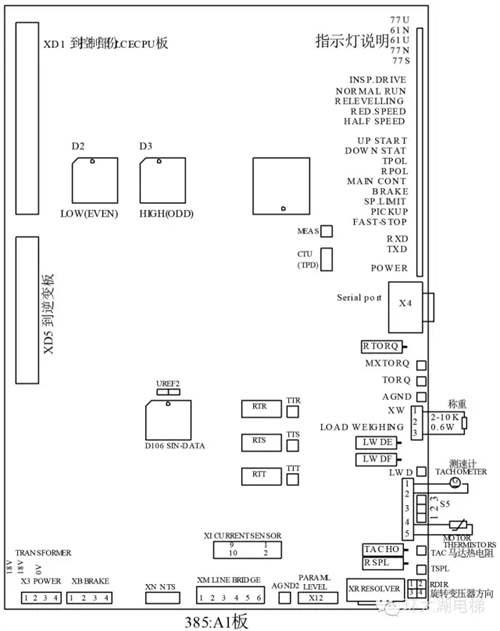

1.6 385:Al hcb 板在此板上 RDIR 插针有两个,不能少 不论是水平或是垂直, 将两针都旋转 90 度就可以改变旋转娈压器的极性.
1.7 385:A2 lnverter board 逆变板
二 驱动系统/ 马达设定: 确保 am-1.1.30 的 19.2 章所列项目己检查完成
