一个电路板是怎么设计出来的(3)

通常的元件通孔与走线的距离通常设定为1mm以上（条件需要时可以设定为0.5mm,非推
荐），而对于M3的螺丝孔则通常规定在直径10mm以内禁止布线，放置元件。防止金属螺丝

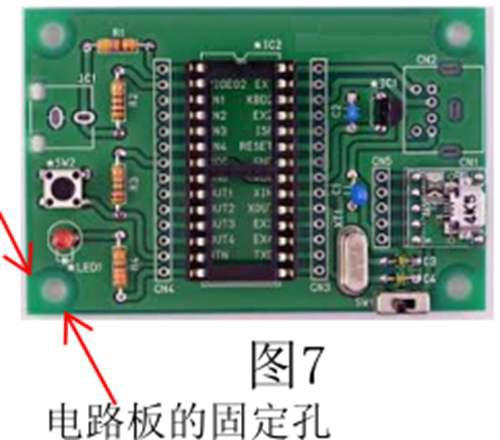

碰触走线，造成短路。如图7所示，

注意：以上的最小设定是电路板的设计标准，而非CAM的设定值。
以上的检查都可以通过对CAM的设定▷3来自动进行。当检查与修正工作完成后，就可以生成供各种加工装置使用的数据了。
备注：
1，CAM：Computer Aided Manufacturing
2，这里所说的设计标准，是在行业不成文的标准之上，作者在设计中所划定的。
读者需要在设计中参考电路板生产厂家的标准，来制定自己的设计标准。
老人们说的好，无规矩不成方圆。
3，CAM的设定值则是根据厂家所能生成电路板的标准限度。超过这个标准限度自然无法做出良好的电路板。
