PLC可编程控制器怎么学(学西门子还是三菱比较好）(2)

3、选择合适的PLC类型：
根据已确定的用户I/O设备，统计所需的输入信号和输出信号的点数，选择合适的PLC类型，包括机型的选择、容量的选择、I/O模块的选择、电源模块的选择等。
4、分配I/O点分配PLC的输入输出点，编制出输入/输出分配表或者画出输入/输出端子的接线图。接着就可以进行PLC程序设计，同时可进行控制柜或操作台的设计和现场施工。
5、设计应用系统梯形图程序根据工作功能图表或状态流程图等设计出梯形图即编程。这一步是整个应用系统设计的最核心工作，也是比较困难的一步，要设计好梯形图，首先要十分熟悉控制要求，同时还要有一定的电气设计的实践经验。
6、将程序输入PLC当使用简易编程器将程序输入PLC时，需要先将梯形图转换成指令助记符，以便输入。当使用可编程序控制器的辅助编程软件在计算机上编程时，可通过上下位机的连接电缆将程序下载到PLC中去。
7、进行软件测试程序输入PLC后，应先进行测试工作。因为在程序设计过程中，难免会有疏漏的地方。因此在将PLC连接到现场设备上去之前，必须进行软件测试，以排除程序中的错误，同时也为整体调试打好基础，缩短整体调试的周期。
8、应用系统整体调试在PLC软硬件设计和控制柜及现场施工完成后，就可以进行整个系统的联机调试，如果控制系统是由几个部分组成，则应先作局部调试，然后再进行整体调试;如果控制程序的步序较多，则可先进行分段调试，然后再连接起来总调。调试中发现的问题，要逐一排除，直至调试成功。
9、编制技术文件系统技术文件包括说明书、电气原理图、电器布置图、电气元件明细表、PLC梯形图。
PLC型号的选择
在控制系统逻辑关系较复杂(需要大量中间继电器、时间继电器、计数器等)、工艺流程和产品改型较频繁、需要进行数据处理和信息管理(有数据运算、模拟量的控制、PID调节等)、系统要求有较高的可靠性和稳定性、准备实现工厂自动化联网等情况下，使用PLC控制是很必要的。

学习PLC除了学习一些基本的编程知识和理念，更应该学习的是各个厂家解决问题的思路。目前，国内外众多的生产厂家提供了多种系列功能各异的PLC产品，但是思维方式的不同导致各系列PLC处理问题的思路也不尽相同，所以初学者最好能对各品牌PLC的区别能有所了解，学习中才能对出现的问题有明显的解决思路，一下就为大家详细叙述西门子和三菱这两款PLC的异同。
不同的人对同一问题都有不同的看法，更何况两款地域性差别这么大的PLC。使用过程中可以体会一下面对同一个问题这两类PLC都是怎么解决的?为什么这么解决?这么解决有什么好处?两种解决方法你更喜欢哪种(或者说哪种更方便)?学会思考进步才更快!!
一、编程理念不同

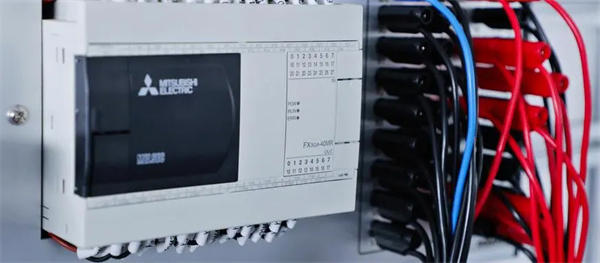

三菱PLC是日系品牌，编程直观易懂，学习起来会比较轻松，但指令较多。而西门子PLC是德国品牌，指令比较抽象，学习难度较大，但指令较少，所以学习三菱和学习西门子的周期是一样的。
个人认为三菱(日系的中高端品牌)PLC的软件至少落后西门子5年以上，大中型的暂且不说，就拿三菱比较有优势的小型机FX系列和西门子S7-200系列相比，西门子有如下优势：
1、三菱的编程软件从早期的FXGPWIN到近期的GXDeveloper8.8，和所有的日系品牌一样，该软件的编程思路是自上而下的单一纵向结构，而西门子的Micro-WIN则是纵向和横向兼备的结构，而且子程序支持局部变量，相同的功能只需要编一次程序即可，大大减少了开发难度和时间。
2、S7-200一直以来支持强大的浮点运算，编程软件直接支持小数点输入输出，而三菱直至近年推出的FX3U系列才有此种功能，以前的FX2N系列的浮点功能都是假的。
3、S7-200的模拟量输入输出程序非常简单方便，AD、DA值可以不需编程直接存取的，三菱的FX2N及其以前的系列都需要非常繁琐的FROMTO指令。FX3U如今倒支持此功能了，但足足晚了五年甚至更多。
4、当然三菱的FX2N系列也有它自己的优势，一是高速计数器指令比S7-200方便，二是422口比西门子的PPI口皮实(因为200系列的PPI口是非光电隔离的，非规范操作和仿制的编程电缆可能会导致串口损坏)。
以上的比较仅仅是小型机，至于西门子的300和400系列以及更大型的TDC系列，这里就无需多言了。学PLC，三菱是很容易上手的，因为直来直去思路简单，但从学习的角度讲，肯定是西门子更好。
