串口通信RS232的基本接法 RS232串口线接口及接法(2)
2023-04-08 来源:文库网
3、串 口调试中要注意的几点：
串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果； 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义
如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。

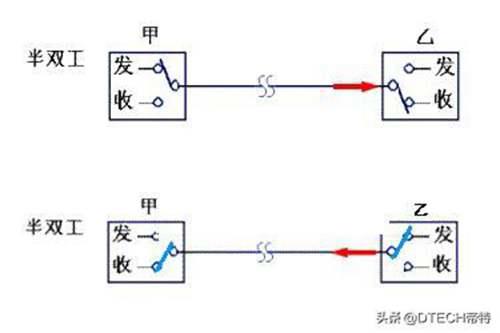

如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
如果在任意时刻，线路上存在A到B和B到A的双向信号传输，则称为全双工。
电话线就是二线全双工信道。 由于采用了回波抵消技术，双向的传输信号不致混淆不清。双工信道有时也将收、发信道分开，采用分离的线路或频带传输相反方向的信号，如回线传输。
奇偶校验
串行数据在传输过程中，由于干扰可能引起信息的出错，例如，传输字符‘E’，其各位为：
0100，0101=45H
D7 D0
由于干扰，可能使位变为1，这种情况，我们称为出现了“误码”。我们把如何发现传输中的错误，叫“检错”。发现错误后，如何消除错误，叫“纠错”。
最简单的检错方法是“奇偶校验”，即在传送字符的各位之外，再传送1位奇/偶校验位。可采用奇校验或偶校验。
奇校验：所有传送的数位 含字符的各数位和校验位中，“1”的个数为奇数，如：
1 0110，0101
0 0110，0001
偶校验：所有传送的数位 含字符的各数位和校验位中，“1”的个数为偶数，如：
1 0100，0101
0 0100，0001
奇偶校验能够检测出信息传输过程中的部分误码 1位误码能检出，2位及2位以上误码不能检出，同时，它不能纠错。在发现错误后，只能要求重发。但由于其实现简单，仍得到了广泛使用。
有些检错方法，具有自动纠错能力。如循环冗余码 CRC检错等。
串口通讯流控制
我们在串行通讯处理中，常常看到RTS/CTS和XON/XOFF这两个选项，这就是两个流控制的选项，目前流控制主要应用于调制解调器的数据通讯中，但对普通RS232编程，了解一点这方面的知识是有好处的。那么，流控制在串行通讯中有何作用，在编制串行通讯程序怎样应用呢？这里我们就来谈谈这个问题。
1流控制在串行通讯中的作用
这里讲到的“流”，当然指的是数据流。数据在两个串口之间传输时，常常会出现丢失数据的现象，或者两台计算机的处理速度不同，如台式机与单片机之间的通讯，接收端数据缓冲区已满，则此时继续发送来的数据就会丢失。现在我们在网络上通过MODEM进行数据传输，这个问题就尤为突出。流控制能解决这个问题，当接收端数据处理不过来时，就发出“不再接收”的信号，发送端就停止发送，直到收到“可以继续发送”的信号再发送数据。因此流控制可以控制数据传输的进程，防止数据的丢失。 PC机中常用的两种流控制是硬件流控制 包括RTS/CTS、DTR/CTS等和软件流控制XON/XOFF 继续/停止，下面分别说明。
串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果； 强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义
如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
如果在任意时刻，线路上存在A到B和B到A的双向信号传输，则称为全双工。
电话线就是二线全双工信道。 由于采用了回波抵消技术，双向的传输信号不致混淆不清。双工信道有时也将收、发信道分开，采用分离的线路或频带传输相反方向的信号，如回线传输。
奇偶校验
串行数据在传输过程中，由于干扰可能引起信息的出错，例如，传输字符‘E’，其各位为：
0100，0101=45H
D7 D0
由于干扰，可能使位变为1，这种情况，我们称为出现了“误码”。我们把如何发现传输中的错误，叫“检错”。发现错误后，如何消除错误，叫“纠错”。
最简单的检错方法是“奇偶校验”，即在传送字符的各位之外，再传送1位奇/偶校验位。可采用奇校验或偶校验。
奇校验：所有传送的数位 含字符的各数位和校验位中，“1”的个数为奇数，如：
1 0110，0101
0 0110，0001
偶校验：所有传送的数位 含字符的各数位和校验位中，“1”的个数为偶数，如：
1 0100，0101
0 0100，0001
奇偶校验能够检测出信息传输过程中的部分误码 1位误码能检出，2位及2位以上误码不能检出，同时，它不能纠错。在发现错误后，只能要求重发。但由于其实现简单，仍得到了广泛使用。
有些检错方法，具有自动纠错能力。如循环冗余码 CRC检错等。
串口通讯流控制
我们在串行通讯处理中，常常看到RTS/CTS和XON/XOFF这两个选项，这就是两个流控制的选项，目前流控制主要应用于调制解调器的数据通讯中，但对普通RS232编程，了解一点这方面的知识是有好处的。那么，流控制在串行通讯中有何作用，在编制串行通讯程序怎样应用呢？这里我们就来谈谈这个问题。
1流控制在串行通讯中的作用
这里讲到的“流”，当然指的是数据流。数据在两个串口之间传输时，常常会出现丢失数据的现象，或者两台计算机的处理速度不同，如台式机与单片机之间的通讯，接收端数据缓冲区已满，则此时继续发送来的数据就会丢失。现在我们在网络上通过MODEM进行数据传输，这个问题就尤为突出。流控制能解决这个问题，当接收端数据处理不过来时，就发出“不再接收”的信号，发送端就停止发送，直到收到“可以继续发送”的信号再发送数据。因此流控制可以控制数据传输的进程，防止数据的丢失。 PC机中常用的两种流控制是硬件流控制 包括RTS/CTS、DTR/CTS等和软件流控制XON/XOFF 继续/停止，下面分别说明。
