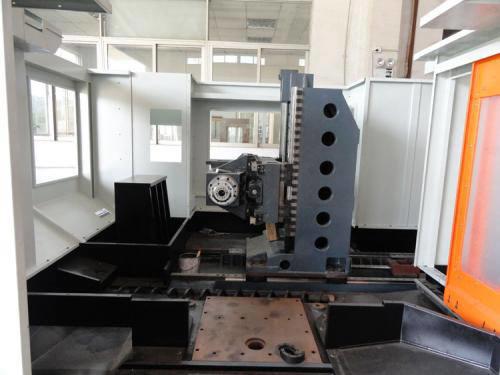

卧式加工中心(2)
2023-04-08 来源:文库网
㈣、分度工作台由一个伺服电机驱动，通过联轴器及蜗杆、蜗轮减速来实现工作台的分度，工作台的上升与下降通过油缸实现，工作台的定位由鼠牙盘来完成。
㈤、刀库结构
机床刀库采用台湾刀库凸轮机械手，性能可靠，换刀时间短。
㈥、机床的气动系统
气源输入压力为0.5—0.7Mpa,气体通过气源三联件后进入机床清洁主轴孔和刀柄,及交换台定位面。
㈦、机床的润滑系统
机床的润滑系统由干油润滑和稀油润滑两部分组成，稀油润滑由集中润滑泵来完成。
干油润滑主要用在滚动轴承，主轴前后轴承以及刀库支承润滑用锂基润滑脂润滑。
X、Y、Z坐标导轨面的润滑，滚珠丝杠、导轨、压板、镶条的润滑全由集中润滑装置来润滑各点。润滑量可定时、定量控制。
㈧、机床的冷却系统
冷却系统由冷却油泵、冷却油箱等部分组成。
冷却液经油泵输送到主轴端，由喷嘴将冷却液喷入切削区及工件，冷却液带走大量的热量，降低切削区及工件的温度，提高了加工精度。
三、机床规格及参数
机床型号
GSHM7060
行程
X、Y、Z行程mm
700×600×600mm
主轴鼻端至工作台距离mm
150～750mm
主轴中心线至工作台面距离mm
100～700mm
工作台
工作台尺寸 mm
500×500mm
工作台最大承重kg
500kg
最小分度角度
1º×360转台
工作台T型槽
5×18×100
主轴
主轴锥度
ISO7:24 锥度BT40
主轴传动方式：皮带传动
最高转速6000rpm/8000rpm(选配）
主轴功率kw
9~11KW(30min连续)
主轴转速rpm
20-6000
进给
快速移动速度m/min
X/Y:15Z:12
切削进给速度m/min
1-6
驱动电机联接方式
直联
精度
定位精度mm
0.01
重复定位精度mm
0.006
丝杆
滚珠螺杆螺距mm
12
机床导轨型式
XYZ硬轨
其他
螺旋排屑器
√
机器重量
12T
机床总功率 /电流 kw/ A
30kw/70A
机床尺寸mm
5000x2400x2800
选购配置
主轴刀具内冷系统
选配
链板式自动排屑器
选配
主轴锥度
ISO7:24BT50
链式刀库
40
圆盘式刀库
24/30
电气系统配置
FANUC0i-MD系统
X轴电机型号/功率/扭矩/转速
αiF12/30003kw/12Nm/3000rpm
Y轴电机型号/功率/扭矩/转速
αiF30B/30007kw/30Nm/3000rpm
Z轴电机型号/功率/扭矩/转速（带抱闸）
αiF22/30004kw/22Nm/3000rpm
伺服主轴电机型号/功率/转速
αIP18/6000i9~11KW/6000rpm
四、机床配套件及制造商
GSHM7060机床配套件及制造商
序号
名称
生产厂家
备注
标准配件
1
主要铸件
树脂砂精密铸造(国内知名厂商)
国产
2
主轴轴承
NSK或FAG
日本/德国
3
丝杠
汉江/上银
国产/台湾
4
润滑站
日华油机
日本
5
鼠牙盘
秦川机床厂
国产
6
丝杠轴承
哈轴/NSK
国产/日本
7
液压泵
广州机床研究所
国产
8
主轴
罗翌
台湾
9
组合行程开关
北京第一机床电器厂
国产
10
数控系统
