狙击枪瞄准镜的使用与测距(2)
2023-04-08 来源:文库网
SVD瞄准镜镜像

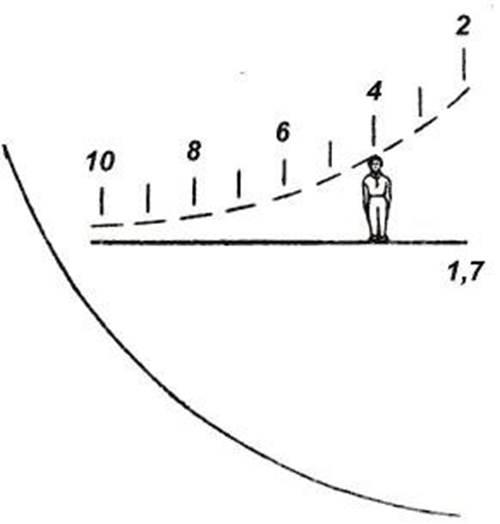

根据这样的原理，前苏联的SVD狙击步枪上面配套使用的PSO-1狙击镜的瞄准方式更加简单。只要把测距线的下端直线和上端曲线之间包夹一个人员目标（这个人的默认身高是1.70 m），再用上面的数字乘以100就是到目标之间的距离(当然啦，这个单位是m)。而中间的倒V字形标记这是专门设计用作快速接战的（从这一点看SVD确实只能称作是一支战术狙击步枪），不用调节狙击镜的高低，直接从上往下的倒V字尖端瞄准射击，每个箭头间隔相当于200 m距离。
SVD瞄准镜里的距离分化
如上所述.距离400米,应该使用第2个箭头^做准星,1000米使用箭头下面的竖线顶端做准星 ，
密位镜的精确度在所有光瞄里面是最高的，但是同时，使用密位镜需要进行的计算也是最复杂的，涉及到勾股定理，三角函数等等密位测距中繁杂的东西。但是N多NATO国家都使用的这套瞄具，配用的枪种有美军的M14DMR，M21，M24，M40,M40A3,德军的G22，英军的AWM，警察的AWP，都是这种瞄具，法国的FR-F1是不是不太清楚。这套瞄具全称是Leupold Mark4 M1/M3，Mark1和Mark3的差异貌似只是可变倍和固定倍数的区别。Mark1是3.5x-10x变倍，Mark3是固定10x。
密位：密位是一种测角单位。将圆周分成6000等份精确的来说是6012份，不过可以忽略，实际应用中也是忽略的，每一等份的圆周角为一密位。也可理解为，一密位等于在一个三角形中，两边为l000个单位长的夹角，其对边长为1个单位时的角度值。所以密位测距的原理就是以目标宽度为三角形的底边，构造顶角为一密位的等边三角形，再根据勾股定理求出三角形底边上的高，即为待测的距离，军用密位瞄具一般认为目标宽度为定宽，根据目标在瞄具中占密位点的多少来估算距离。
在刘彼尔德M1/3瞄具中，假定的目标宽度为50cm（通常人的肩宽），这时，横向占满相邻两个密位点之间的距离即一密位时，使用三角函数可以算出根号下50000cm^2-25cm^2的差为目标距狙击手距离，即为499.96m，即500m.，竖直高度还是要用三角函数来算，中央的十字线交点是500m距离上的弹着点，根据子弹的出膛速度，应用公式t=s/v求出时间，则子弹的下落距离为Δh=0.5gt^2(g=9.8/m^2)则子弹下落的距离为Δh，以Δh和目标距离为直角边，构造直角三角形，求出下落距离一边所对应的顶角的tan值，根据求出的tan值来推算枪口上抬的密位数，在狙击镜里面进行修正
根据这样的原理，前苏联的SVD狙击步枪上面配套使用的PSO-1狙击镜的瞄准方式更加简单。只要把测距线的下端直线和上端曲线之间包夹一个人员目标（这个人的默认身高是1.70 m），再用上面的数字乘以100就是到目标之间的距离(当然啦，这个单位是m)。而中间的倒V字形标记这是专门设计用作快速接战的（从这一点看SVD确实只能称作是一支战术狙击步枪），不用调节狙击镜的高低，直接从上往下的倒V字尖端瞄准射击，每个箭头间隔相当于200 m距离。
SVD瞄准镜里的距离分化
如上所述.距离400米,应该使用第2个箭头^做准星,1000米使用箭头下面的竖线顶端做准星 ，
密位镜的精确度在所有光瞄里面是最高的，但是同时，使用密位镜需要进行的计算也是最复杂的，涉及到勾股定理，三角函数等等密位测距中繁杂的东西。但是N多NATO国家都使用的这套瞄具，配用的枪种有美军的M14DMR，M21，M24，M40,M40A3,德军的G22，英军的AWM，警察的AWP，都是这种瞄具，法国的FR-F1是不是不太清楚。这套瞄具全称是Leupold Mark4 M1/M3，Mark1和Mark3的差异貌似只是可变倍和固定倍数的区别。Mark1是3.5x-10x变倍，Mark3是固定10x。
密位：密位是一种测角单位。将圆周分成6000等份精确的来说是6012份，不过可以忽略，实际应用中也是忽略的，每一等份的圆周角为一密位。也可理解为，一密位等于在一个三角形中，两边为l000个单位长的夹角，其对边长为1个单位时的角度值。所以密位测距的原理就是以目标宽度为三角形的底边，构造顶角为一密位的等边三角形，再根据勾股定理求出三角形底边上的高，即为待测的距离，军用密位瞄具一般认为目标宽度为定宽，根据目标在瞄具中占密位点的多少来估算距离。
在刘彼尔德M1/3瞄具中，假定的目标宽度为50cm（通常人的肩宽），这时，横向占满相邻两个密位点之间的距离即一密位时，使用三角函数可以算出根号下50000cm^2-25cm^2的差为目标距狙击手距离，即为499.96m，即500m.，竖直高度还是要用三角函数来算，中央的十字线交点是500m距离上的弹着点，根据子弹的出膛速度，应用公式t=s/v求出时间，则子弹的下落距离为Δh=0.5gt^2(g=9.8/m^2)则子弹下落的距离为Δh，以Δh和目标距离为直角边，构造直角三角形，求出下落距离一边所对应的顶角的tan值，根据求出的tan值来推算枪口上抬的密位数，在狙击镜里面进行修正
