驻极体话筒分析(2)

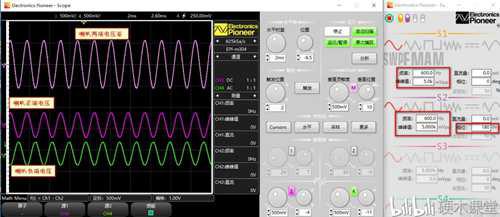

1）喇叭驱动：信号源发送600hz，峰峰值为5k，相位差180°的正弦波，示波器通道3和通道4分别采集喇叭两端电压，通过math功能(CH3-CH4)，得出喇叭两端电压峰峰值为1.1V(CH3-CH4)。这样就得到我们需要的固定频率音频。也能听到喇叭有声音输出。

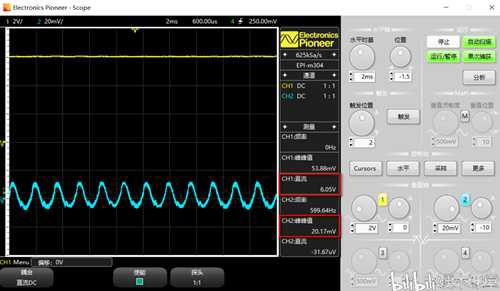

2）驻极话筒输出：示波器通道ch1测量驻极话筒1，ch2测量电容耦合输出。可以看到驻极话筒工作时直流电压为6.05v，驻极话筒输出信号幅度为20.07mv。
说明驻极话筒输出信号幅度很小。

3）波形放大：驻极话筒输出信号幅度只有20mv左右，平常需要将波形进行放大后来驱动其他电路。首先用TINA仿真软件进行仿真，驻极话筒用信号源代替（20mv峰峰值，600hz，偏置6v），经过三极管放大后输出信号为4.4v。放大倍速为https://imgs.wenkuwang.cc/upload/4400/20=220 倍。
