金刚级驱逐舰是日本海上自卫队中第一种配备有宙斯盾战斗系统的导弹驱逐舰，是日本海上自卫队在上世纪90年代初期为提升海上自卫队八八舰队中专属防空能力而设计建造的。金刚级驱逐舰在舰体的设计上基本参照了美国海军的阿利·伯克级驱逐舰Flight-1构型，但舰桥结构更为庞大，同时将伯克级的轻质十字桅改用海自传统的重型四角格子桅，这是金刚级与伯克级Flight1在外观上主要的区别。所以也可以说金刚级驱逐舰在外型上是阿利·伯克级驱逐舰的放大版。
金刚级的重大意义在于，它成为首个装备宙斯盾系统的非美国海军的军舰，尽管装备金刚级的SPY-1D型宙斯盾系统是一个专门为日本准备的精简版宙斯盾系统，但是好歹它也是个盾，特别是在上世纪90年代，金刚级的综合性能与科技水平远优于亚洲包括中国海军在内的其他国家海军任何舰艇。在海上自卫队的爱宕级驱逐舰入役前，金刚级也始终是海自最强的防空型驱逐舰。

金刚级一共建造了4艘，分别是DDG-173金刚号，DDG-174雾岛号，DDG-175妙高号和DDG-176鸟海号。这四艘宙斯盾驱逐舰是当时全世界除了美国海军之外最早出现的宙斯盾舰。在海自护卫舰队中每1个护卫队群配备1艘，是海自各舰队主要的防空舰。

金刚级宙斯盾驱逐舰的武器系统以及船电系统的配备几乎完全参照了阿利·伯克级驱逐舰，5英寸主炮，MK41垂直发射系统，鱼叉反舰导弹，相控阵雷达，电子对抗系统以及数据链等等。

金刚级装备的奥托梅莱拉127mm/54倍口径紧凑型舰炮为意大利奥托梅莱拉公司于1960年代后期设计的海军舰炮。意大利开发此型舰炮的时间与美国进行Mk 45舰炮开发相近。由于机械结构与炮身寿命的问题让美国在开发MK45的时候放弃了对空效能，主要以操作稳定度作为考量；然而意大利在设计此款舰炮时却强调了防空能力，因此在设计时便以超过MK42的每分40发射速作为标准，采用了奥托76mm速射炮类似的诸多全新设计，成功的让奥托梅莱拉127mm/54舰炮系统在轻量化以及高度自动化的前提下，依旧具备了高射速。为了提高射速并保证其续射性，该炮采用了液冷式炮管（将炮管壁内部并注入冷却液）。该火炮系统分成上甲板部与下甲板部，下甲板部为控制室与人力装弹区；装弹手以人力方式将底火与炮弹从弹药库取出，安置进下甲板的圆筒状弹夹，装弹人力最低需求2名，最大射速时需8名装填手运送弹药，扬弹机将安装好引信的炮弹运送至上甲板的火炮区块。
上甲板部为火炮区可全自动无人操作，主炮外炮塔内保留了3个弹药储藏区共66发的备射弹，炮弹发射后弹壳依照设计动线掉落至下甲板区由人力回收。日本取得此炮生产授权并在本国生产， 对水面目标的射程为16km，对空射程则为7km，射速达45发/分 。

金刚级装备的Mk-41垂直发射系统是美国现役舰艇所使用的垂直发射系统。它能够搭载多种不同类型的导弹，包括ESSM改进型海麻雀防空导弹，“标准”SM-2型中程防空导弹，“标准”SM-3型防空导弹，“阿斯洛克”反潜导弹，以及战斧巡航导弹。垂直发射系统也是1960年代起开发神盾战斗系统时的配套产物 ，发射系统在1976年通过测试量产；当时的计划只整合了标准导弹，但是美国海军认知到该系统的强大潜力，因此要求发射管开发需整合现役美军导弹的尺寸，因此MK 41有着多种长度款式。早期MK41型垂直发射系统保留有自装填的起重吊臂，不用时收入系统中，但是它会占用3个垂发单元。下图中的第三排左起3个连在一起的单元里就是被起重吊臂占据。金刚级的MK-41垂直发射系统无论是发射管数目、配置方式等都与伯克级Flight1完全相同，不过并未配备具有对地攻击性的战斧巡航导弹。

金刚级装备的MK15型CIWR密集阵系统于1967年开始构想规划，1977年在美国海军武器测试舰比吉洛号（USS Bigelow）上测试。1978年开始量产，1980年正式服役。设计上可进行全自动防御，即给定目标的资料后，就可以完全靠内建的雷达搜索、追踪、目标威胁评估、锁定、开火。这种设计的优点是安装容易，载台只需提供电力，不需与船舰上的作战侦测系统进行整合也能运作，安装的甲板位置也只要确保足够的结构强度，而不必在甲板上挖洞。但密集阵系统“单打独斗”的特性也是个缺点，和中国海军装备的730或1130CIWR系统相比，只能倚赖火炮自己的雷达进行接战，与舰上其他系统没有协同互助。即使舰载雷达已经精确捕捉并锁定目标，密集阵系统解除保险后仍然必需重新以自身的雷达进行空域搜索，不仅多浪费时间，也增加了漏失目标的可能性。
此外，受限于载台的限制，密集阵系统的雷达只能与机炮共用同一个回旋/俯仰角，无法独立执行广域搜索，因此系统开机后只能一次攻击一个目标。这个缺点在近年来已经借由和神盾战斗系统进行整合而获得不小的改善。

金刚级装备的90式反舰导弹是美制AGM-84鱼叉的仿制版本，AGM-84捕鲸叉（鱼叉）反舰导弹是由美国麦克唐纳-道格拉斯公司开发的反舰导弹，在1979年装备部队使用，也是美国海空军现役最主要的反舰武器，可以自飞机，各类水面军舰以及潜艇上发射。此外，美国海军利用鱼叉导弹开发出远程陆上攻击型（SLAM：Stand-off Land Attack Missile）。在美国三军通用编号当中，AGM-84为空射型，RGM-84为舰射型，UGM-84则是水下潜艇发射型，但是他们的基本结构都是相同的。90式反舰导弹的射程超过100公里，可实现由直升机引导的超视距攻击。

金刚级装备的SPY-1D型 无源相控阵雷达，在2005年7月，由于日本与宙斯盾系统的制造商美国洛克希德·马丁公司签约，将金刚级的宙斯盾系统升级为具备反弹道导弹能力与联合接战能力（CEC）的基线（Baseline） 7.1，并将雷达升级为SPY-1D(V)1。改良后的金刚级每艘配备9枚“标准”SM-3，替换原来舰首前部的MK41型VLS发射器中的“标准”SM-2防空导弹。

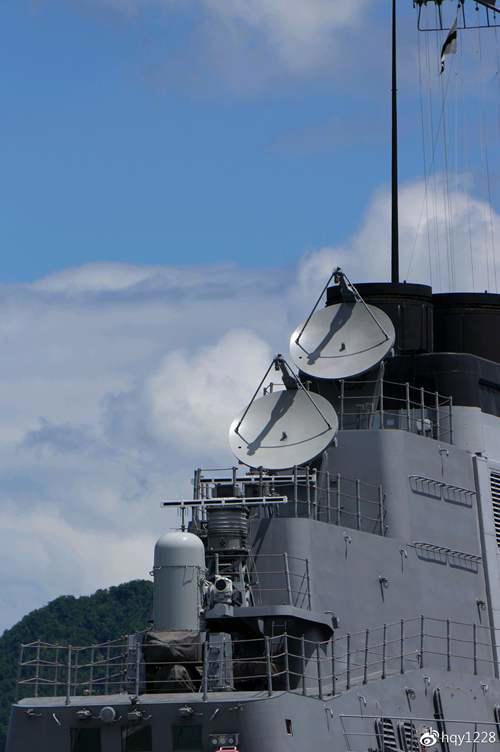

金刚级装备了两种火控雷达，一种是SPG-62防空导弹制导雷达，它作为宙斯盾系统的照射雷达。SPG-62不负责跟踪目标，而仅仅是负责对准以探测到和跟踪到的目标，在“标准”SM-2防空导弹的攻击最后阶段，为其提供制导。SPG-62是一部X波段窄波束连续波目标照射雷达，每部SPG-62制导雷达可以通过分时照射的方式为3~4枚“标准”SM-2防空导弹提供制导。不过可以想象，通过伺服电机来调整方位和俯仰角的SPG-62的分时照射能力很一般。另一种火控雷达是FCS-2-21型火炮火控雷达，它用于127MM/54倍口径奥托梅莱拉主炮的照射和控制。

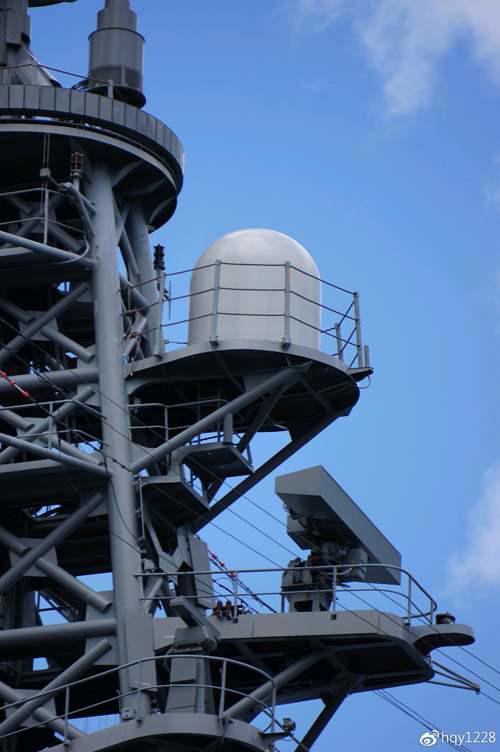

金刚级装备了ORQ-1C2型直升机通讯数据链天线，它负责舰机之间的数据交换，在超视距攻击以及反潜作战时起到舰机之间信息和数据交互的作用。这一型号的数据通讯天线在海上自卫队的各型主力舰艇上都有安装，可见海自对直升机反潜的重视程度。在金刚级桅杆下部长条形的雷达是OPS-28D对海搜索雷达，该型雷达属于海上自卫队的第三代对海搜索雷达，属于脉冲多普勒雷达，与美国TAS MK23雷达类似。主要任务是探测和识别掠海飞行的导弹目标。

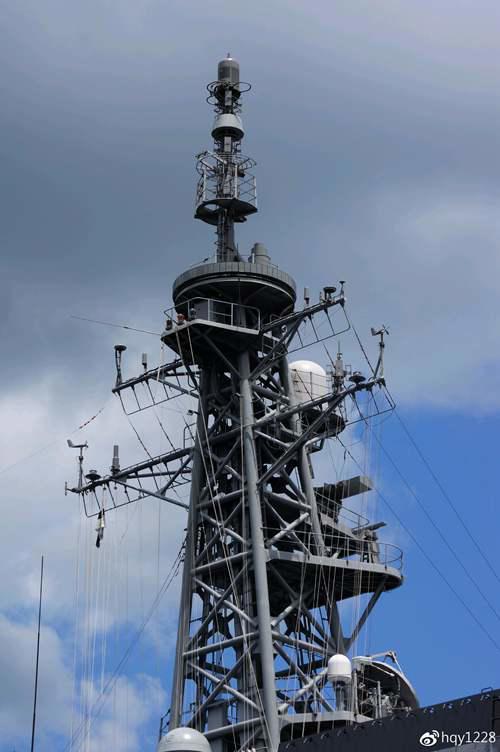

金刚级装备的NOLQ-2型电子战系统，在主桅杆顶部和上部平台是NOLQ-2型电子战系统ESM接收天线，在舰桥两侧的是箱型的NOLQ-2型电子战系统ECM有源干扰发射机。 NOLQ-2型电子战系统属于日本海上自卫队装备的第三代电子战系统，性能和美国的AN/SLQ-32V3版本相当。在上世纪90年代属于非常先进的电子战系统。在桅杆顶部颜色较浅的梯形圆柱体是LINK16 JTIDS数据链天线，金刚级也是第一种安装LINK16 JTIDS数据链的海自舰船。桅杆中间大圆盘是OPX-11型IFF敌我识别询问天线，类似于美国海军的UPX-37型敌我识别询问天线。

下面依旧是福利时间，一些暑假在舞鹤基地拍摄的金刚级DDG-175舰的照片。
